【一押し製品】   軟質材料締結部品 「テーパータック」

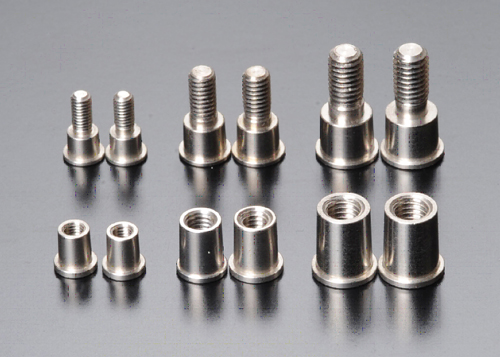

テーパータックの画像

 「テーパータック」とは、現場の声から誕生した部品でテーパーの持つ摩擦力を活用することで、誰にでも簡単・安全・確実・精密に固定でき、且つ、分解も容易なので分別・リサイクルに最適な世界初のエコ締結部品です。
 タイプを変えることで、従来製品のナットタイプ以外にボルトタイプ・スタッドタイプ・飾りタイプとして、また、テーパー圧入構造を活用した防水・真空効果のある締結部品としても利用できる等、応用範囲も広く、今後使用の拡大が予想される。
 アルミ材料及び樹脂材料16種にも適用でき、加えて、アルミ製のテーパータックの開発も終了しこれからの時代のニーズにあったエコ部品です。

【使われている技術】

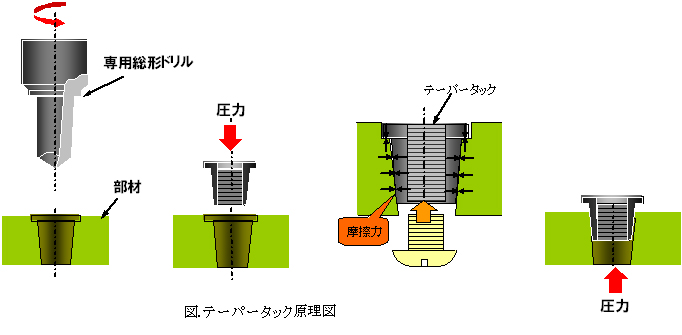

テーパータックの技術解説図

 締結の原理は、図に示すテーパー(円錐形)、及びツバのついた高精度に製作されたテーパータックと同じ形状をしたテーパー穴を専用ドリルで形成し、圧入により埋め込むことで、ツバ状突起部の下面とテーパー外周面が接触して強固に保持される2面拘束型の締結方式である。常にテーパータックの圧入方向の逆側よりねじを締め付ける為、ツバ突起部によりテーパータックの沈み込みを一定に保つ。また、ツバの突起部下面とテーパー外周面の摩擦力により、テーパータックがねじと共に回転することを防止する構造となっている。分解時には、テーパータック圧入時の反対方向より圧力を加えることで脱着が可能となる。

企業名      株式会社 シモカワ

所在地      〒256-0811 神奈川県小田原市田島972-1

電話番号     0465-42-3388  FAX:0465-42-0708

URL      http://www.kk-shimokawa.p/
